Paletli Raf, Boyalı, 750kg, Yükseklik 5000mm, Genişlik 39300mm, Z+3, Desteksiz, Derinlik 1050mm
₺231.974,76 KDV DAHİLSepete Ekle
Paletli Raf, Boyalı, 1000kg, Yükseklik 5750mm, Genişlik 19700mm, Z+3, Tavalı, Derinlik 1050mm
₺320.712,25 KDV DAHİLSepete Ekle
Paletli Raf, Boyalı, 750kg, Yükseklik 4250mm, Genişlik 19700mm, Z+3, Tavalı, Derinlik 1050mm
₺258.877,71 KDV DAHİLSepete Ekle
Paletli Raf, Boyalı, 1000kg, Yükseklik 5000mm, Genişlik 50500mm, Z+3, Desteksiz, Derinlik 1050mm
₺351.758,44 KDV DAHİLSepete Ekle
Paletli Raf, Boyalı, 500kg, Yükseklik 6500mm, Genişlik 22365mm, Z+4, Desteksiz, Derinlik 1050mm
₺160.391,51 KDV DAHİLSepete Ekle
Paletli Raf, Boyalı, 1000kg, Yükseklik 4250mm, Genişlik 16900mm, Z+3, Desteksiz, Derinlik 1050mm
₺115.804,44 KDV DAHİLSepete Ekle
Paletli Raf, Boyalı, 1000kg, Yükseklik 3000mm, Genişlik 39075mm, Z+2, Desteksiz, Derinlik 1050mm
₺166.996,82 KDV DAHİLSepete Ekle
Paletli Raf, Boyalı, 500kg, Yükseklik 4000mm, Genişlik 41860mm, Z+2, Desteksiz, Derinlik 1050mm
₺159.488,34 KDV DAHİLSepete Ekle
Paletli Raf, Boyalı, 750kg, Yükseklik 5000mm, Genişlik 50500mm, Z+3, Desteksiz, Derinlik 1050mm
₺297.039,31 KDV DAHİLSepete EkleHAIBRAGREGAL PALET RAF SİSTEMLERİ: GÜVENLİ VE MODÜLER DEPOLAMA
Haibragregal palet rafları, farklı yük ve alan ihtiyaçları için güvenli, dayanıklı ve uzun ömürlü çözümler sunar. Depo planlamasından montaj aşamasına kadar her adımda doğru sistemin belirlenmesi için mühendislik desteği sağlanır. Her proje, yük tipi, zemin yapısı ve kullanım yoğunluğuna göre ayrı ayrı değerlendirilir.
Raf yüksekliği 3 m ile 7,5 m, standart derinlik 105 cm’dir. Taşıma kapasiteleri palet başına 500 kg, 750 kg ve 1.000 kg seçeneklerinde sunulur. Katman malzemesi olarak sunta, çelik tava, tel örgü ve ızgara alternatifleri mevcuttur. Tüm sistemler modüler yapıda olup, ileride yeni bölme veya seviye eklenerek genişletilebilir.
HAIBRAGREGAL MÜHENDİSLİĞİYLE PALET RAFLARINIZI PLANLAYIN VE MONTE EDİN
Haibragregal mühendisliği, depolama sistemlerinde hem güvenlik hem verimlilik sağlar. Dikmeler RAL 5010 mavi, traversler RAL 2011 turuncu renkte elektrostatik toz boya ile kaplanır. Bu kaplama, sistemin uzun ömürlü ve darbeye karşı dayanıklı olmasını sağlar.
Dikmeler, çapraz ve diyagonal bağlantılarla güçlendirilir ve zemine çelik dübellerle sabitlenir. Traversler geçmeli sistemle monte edilir ve emniyet pimleriyle güvenli şekilde kilitlenir. Seviye yüksekliği 50 mm aralıklarla ayarlanabilir. Her katman 1,5–3 ton arası yük taşıyabilir, maksimum bölme yükü 15 tona kadar ulaşır.
- Dikme: Dikey taşıyıcı ayak.
- Derinlik Emniyeti: Paletlerin düşmesini önleyen güvenlik.
- Süspansiyon Çapraz Çubuğu: Dikme içindeki asılı çapraz destek.
- Kafes Arka Duvar: Düşmeleri önleyen kafesli arka panel.
- Travers: Palet veya raf için yatay taşıyıcı çubuk.
- Ara Parça: İki bileşen arasına mesafe koyan parça.
- Yük Plakası: Yük dağıtımını/kapasiteyi gösteren plaka.
- L Şeklinde Çarpışma Koruması: L şeklinde darbe koruması.
- Derinlik Barı: Palet konumlandırma/düşme önleyici bar.
- U Şeklinde Çarpışma Koruması: U şeklinde darbe koruması.
- Aks Boyutu: İki dikme arası açıklık (raf bölümü uzunluğu).
- Çarpma Bariyeri: Araç çarpmalarını önleyen koruyucu.

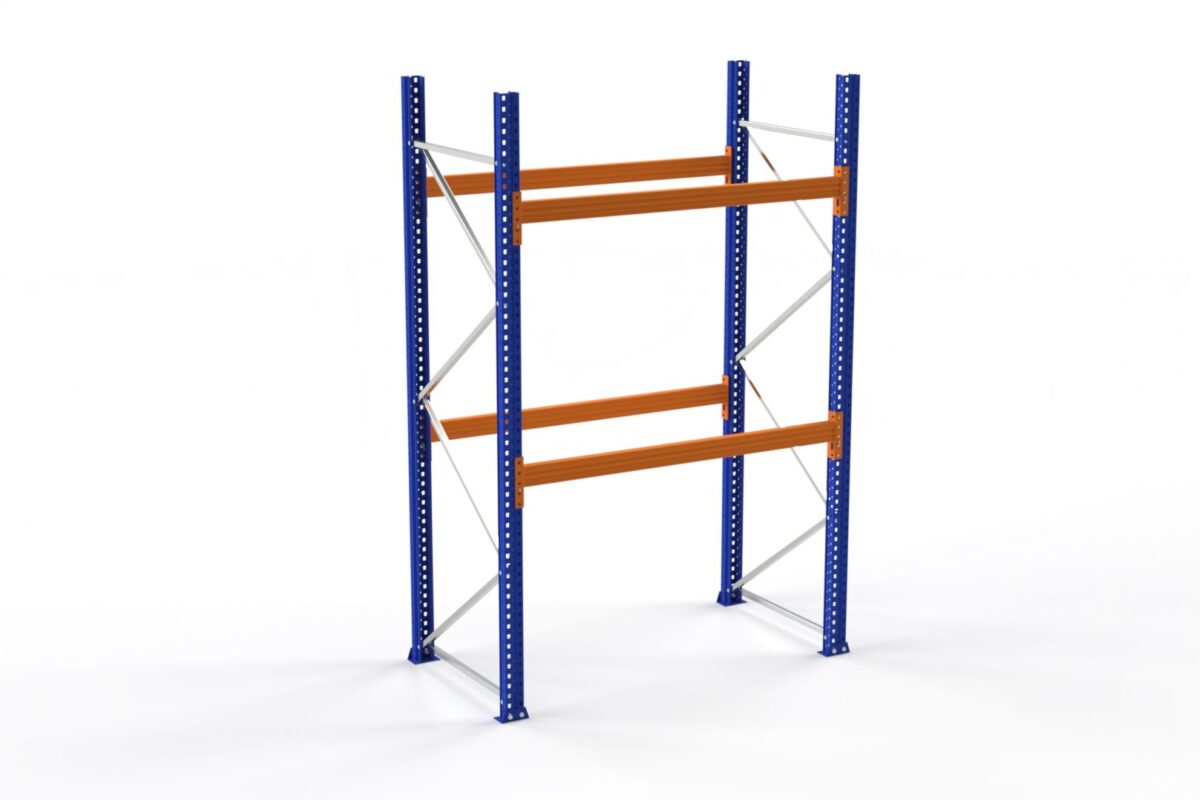

DİKMELER

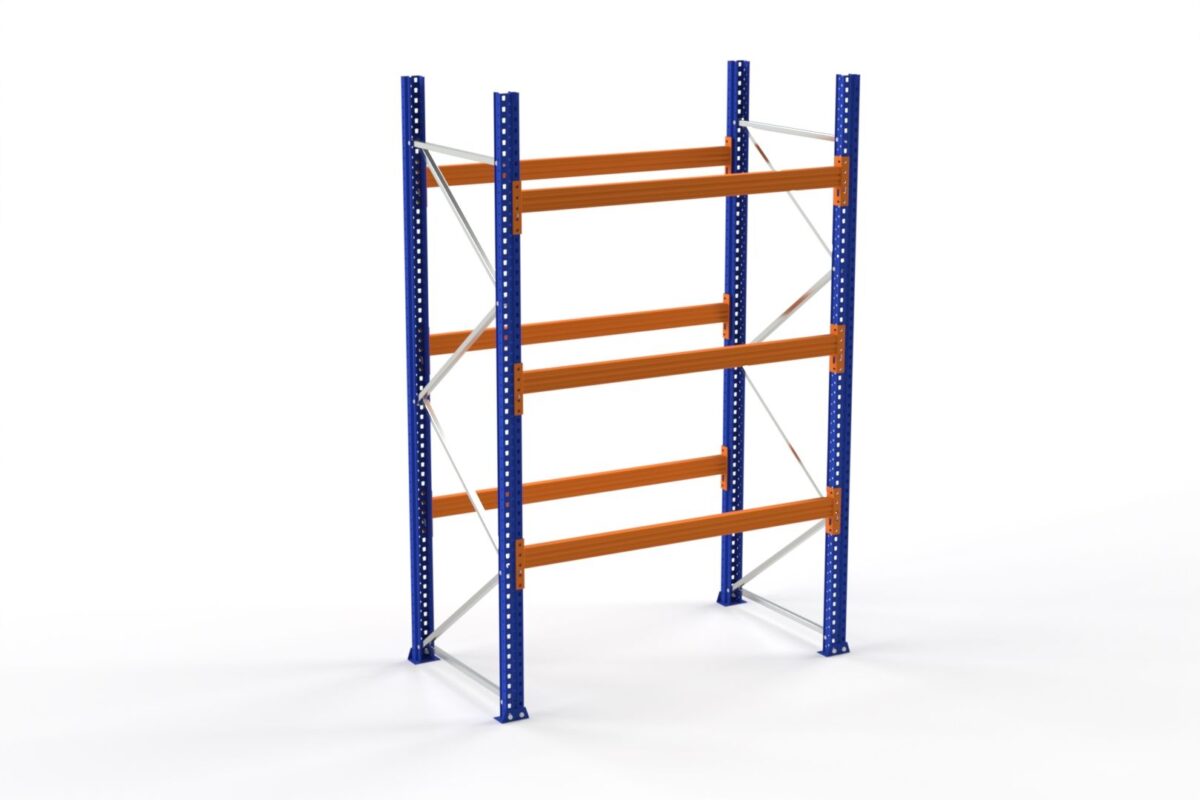

Haibragregal dikmeleri, ön ve arka profillerden oluşur. Bu profiller çapraz ve diyagonal bağlantılarla sabitlenerek yapısal rijitlik kazandırılır. Zemin bağlantısı çelik dübeller ve taban plakalarıyla yapılır. Tüm dikmeler RAL 5010 mavi elektrostatik boya ile korunur. Dikme profilleri farklı yük seviyelerine göre optimize edilir, yüksek taşıma kapasitesiyle uzun yıllar sorunsuz çalışır.
Raf Yükseklikleri
Haibragregal sistemlerinde yükseklik seçenekleri 3 m – 7,5 m aralığındadır. Ayar adımı 50 mm’dir. Raflar, ihtiyaç duyulan seviyeye göre kolayca yeniden
düzenlenebilir. Bu esnek yapı sayesinde depolama alanınız büyüdükçe veya ürün tipiniz değiştikçe sistem kolayca uyarlanabilir.

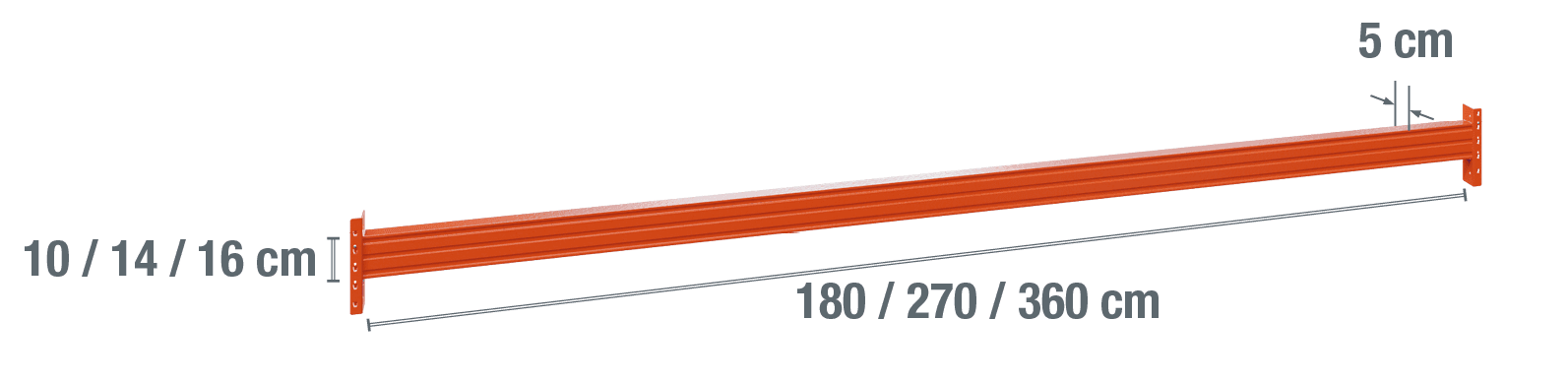

Traversler
Traversler geçmeli bağlantı sistemine sahiptir. Dikmelere takılarak emniyet
pimleriyle sabitlenir. Yüzeyler elektrostatik toz boya ile korunur. Travers uzunlukları
ve kesitleri, taşıma kapasitesi gereksinimlerine göre belirlenir. Dayanıklı yapısı
sayesinde titreşime, darbeye ve uzun süreli yüklere karşı mukavemet sağlar.
Bölme Uzunlukları:
Bölme uzunluğu, iki dikme arasındaki açıklığı tanımlar. Haibragregal traversleri 1800 mm, 2700 mm ve 3600 mm ölçülerinde üretilmektedir. Farklı ölçüler birleştirilebilir; sistem modüler yapısı sayesinde kolayca genişletilebilir. Genişlik seçenekleri, farklı palet tiplerine veya ürün boyutlarına göre uyarlanabilir. 1800 mm bölmede 2 adet Euro palet, 2700 mm bölmede 3 adet Euro palet ve 3600 mm bölmede 4 adet Euro palet yerleştirilebilir.
Temesist Raf Sistemleri: Her İhtiyaca Uygun Raf Destekleri
Haibagregal olarak, raf sistemleriniz için dört farklı raf desteği sunuyoruz: tel örgü, sunta, tava ve ızgara,h-tipi. Her bir seçeneğin kendine özgü avantajları bulunmakta olup, yükünüzün traversler üzerinde olması koşuluyla, raf desteği ne olursa olsun daima travers çiftinin yük taşıma kapasitesini alırsınız.

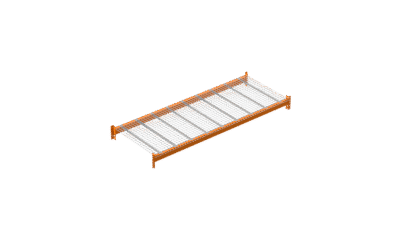

1. Tel Örgü Raf Desteği
Hava geçirgen yapısı sayesinde ürünlerin görünürlüğünü artırır ve toz birikimini engeller. Hafif ve orta yükler için idealdir
2. Sunta Raf Desteği
Suntalar traversler üzerine yerleştirilir ve sunta altı desteklerle sabitlenir. Düz yüzey gerektiren alanlarda kullanılır, ürünlerin stabil durmasını sağlar
3. Izgara Raf Desteği
Galvanizli yüzeyiyle uzun ömürlüdür. Sıvı veya tehlikeli madde depolama alanları için uygundur. Ayrıca dış mekân kullanımlarında güvenli bir çözümdür.
4. Tava Raf Desteği
Ağır yükler ve sıvı ürünler için tercih edilir. Kolay temizlenir, endüstriyel ortamlarda uzun ömürlü kullanım sunar. Yüksek dayanımı sayesinde raf seviyesinin stabilitesini artırır.
5. H Tipi Destek
H tipi raf desteği, traversler arasına yerleştirilen çelik ara taşıyıcıdır. Raf seviyesinin taşıma kapasitesini artırarak özellikle ağır ve yoğun yüklerde raf tablasının sarkmasını önler. Geniş açıklıklı raf sistemlerinde yükün dengeli dağılmasını sağlar ve raf stabilitesini yükseltir.
MONTAJ VE GÜVENLİK
Haibragregal sistemleri, kullanıcı tarafından kolayca monte edilebilecek şekilde tasarlanmıştır. Traversler dikmelere geçmeli bağlantı ile takılır ve emniyet pimleriyle
sabitlenir. Zemin sabitlemesi çelik dübellerle yapılır. Kurulum sırasında bağlantı noktaları sıkı olmalı, dikmelerin dikliği kontrol edilmelidir. Ağır yükler alt seviyelere, hafif yükler üst katlara yerleştirilmelidir. Bağlantı elemanları periyodik olarak kontrol edilmeli, gevşeyen parçalar sıkılmalıdır. Her sistem setiyle birlikte verilen yük etiketi, rafın görünür bir noktasına yerleştirilmelidir. Etiketteki bilgiler, raf sisteminin güvenli çalışma sınırlarını belirtir. Bu uygulama, hem iş güvenliği hem de sistem ömrü açısından büyük önem taşır.
